风电变桨系统由轮毂控制柜和后备电源柜组成,主要作用是根据主控的命令改变桨叶的迎风角,保持风能利用系数Cp最大,使机组保持最大功率发电。当风速过高、主控安全链断开、变桨系统自身故障等紧急情况发生时,风电变桨系统将控制叶片紧急顺桨回位,保证风力发电机组的自身安全。

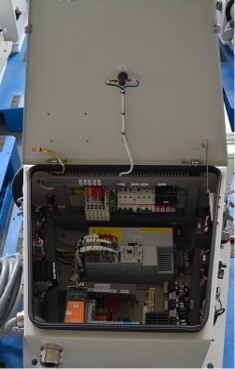

轮毂控制柜安装在轮毂内,由变桨电机、变桨驱动器及各低压器件组成,主要用于轮毂远程变桨控制、轮毂辅助控制、紧急变桨控制,每个箱体负责一个叶片控制。

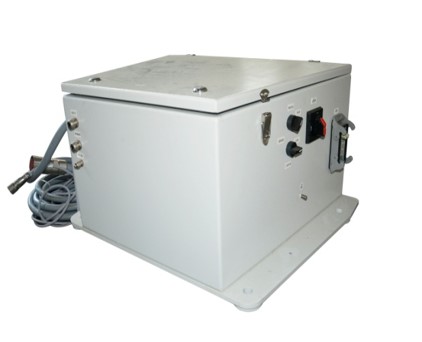

后备电源柜安装在轮毂内,每个叶片对应一个后备电源柜,在供电故障或EFC信号(紧急顺桨控制信号)触发的情况下,为桨叶顺桨提供备用电源。
性能特点:
l 软硬件双重安全链回路
l 完善的故障记录诊断
l 超级电容模组供电
l 良好的维护性
型号 参数 |
EN-63/400 2.0 |
EN-80/400 2.0 |
EN-150/400 2.0 |
EN-63/400 2.0 |
EN-80/400 2.0 |
EN-150/400 2.0 |
产品名称 |
机舱控制柜 |
后备电源柜 |
||||
适用机型 |
适用轮毂直径小于116m机型 |
适用轮毂直径为112m-133m机型 |
适用轮毂直径为115m-140m机型 |
适用轮毂直径小于116m机型 |
适用轮毂直径为112m-133m机型 |
适用轮毂直径为115m-140m机型 |
额定输入电压 |
三相AC400V |
三相AC400V |
||||
额定频率 |
50Hz-60Hz |
直流 |
||||
额定输入/输出电流 |
63A |
80A |
150A |
63A |
80A |
150A |
工作温度 |
-30℃ - 50℃ |
|||||
储存温度 |
-40℃ - 55℃ |
|||||
海拔 |
常规型:≤2000m 高原型:2000m~5000m |
|||||
防护等级 |
IP54 |
